PC POWERSUPPLY OMBYGNINGS PROJEKT

Af OZ2CPU Thomas Scherrer Maj 2002


Sådan ser den ud ganske ny inden man åbner den.


Printet ser sådan ud.

Type: Switching Power Supply 400 Watt ATX PFC
Model: LC-A400ATX PFC

Århus:
Pris: 189 kr +porto mv
Varenummer: 30514
Butik: www.compumail.dk

København:
Pris: 235 Kr +porto mv
Varenummer: Desvære ikke at finde
Butik: www.hkautomation.dk


KLIK HER FOR 14V 18A OMBYGNINGS BESKRIVELSEN

Originale Specifikationer på psu:
+3.3V 24A
+5V 35A
+12V 12A
+5VSB 2A
-5V 500mA
-12V 800mA

Print kort info: ASIC ATX Ver:1.0B

Ensretter dobbelt dioder:
MOSPEC S30D40C 30A 40V (til 5V out)
MOSPEC SB1640 16A 40V (til 3.3V out)
BYQ28E200 10A 200V (til 12V out)

Controller IC hedder DR0183 og har 16 ben


Her ses udgangs delen.

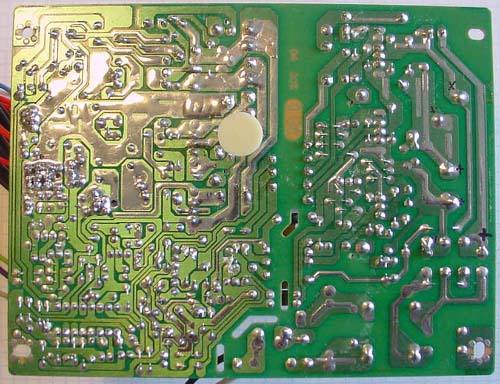

Her er hele lodde siden inden ombygning.


Power Factor Corrector spolen på 52mH fylder godt i låget.

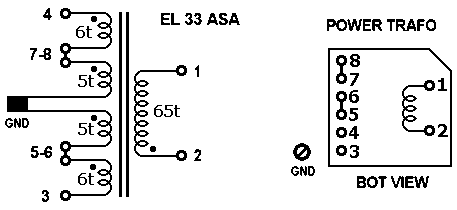

T1 Trafo vindings tal og ben forbindelser


T2 Trafo vindings tal og ben forbindelser


T3 Trafo vindings tal og ben forbindelser



DIAGRAMMER OVER HELE MASKINEN FØR OMBYGNING:
Højre klik på billederne. Gem. Print ud, med et grafik program for bedre opløsning..

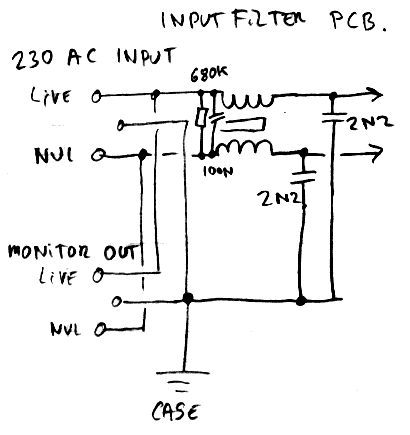

Input filter printet.


Hi-volt primær delen.


Udgangs delen, ensrettere og filtre.


Regulerings delen med controlleren.
