Efter at have puslet i weekend'en med Frits AP2000 er jeg nået frem til følgende vedr. fjernelse af squelchklik:

Opskriften fra OZ2CPU løser desværre ikke umiddelbart problemet med klikket - i hvert fald ikke på Frits's print af type C79D. Ved at måle lidt frem og tilbage kunne jeg se, at squelchfunktionen var flyttet fra Q1 og over på dioderne D2, D3 og D4, hvor squelchsignalet via D6 overlejres DC-spændingen fra volumenkontrollen. Der sker mao. et DC-spring, når squelchen aktiveres og deaktiveres.

Efter nogen roden frem og tilbage nåede jeg frem til, at en klikfri squelchfunktion lettest kunne opnås ved at flytte funktionen tilbage til Q1, hvor der pr. definition ikke kan ske noget DC-spring. Det kan f.eks. gøres på følgende måde:

• Printet udtages og loddekolbens jordledning forbindes til printets stel.
• D6 udloddes, og en 10 kohm modstand loddes i det D6-hul, der er forbundet til terminal (4). Den anden ende flagrer i luften indtil videre.
• D1(der opr. var klippet) geninstalleres, men kun den ende, der vender bort fra IC1. Den anden ende (katoden) flagrer i luften indtil videre.

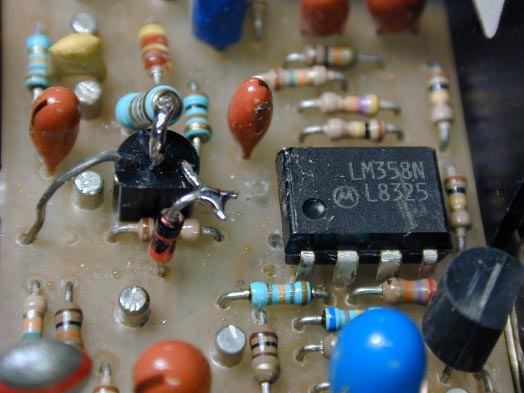

• En NPN-transistor (f.eks. BC 547 B) stilles med benene i vejret, jf. vedlagte foto.
• Emitteren loddes til stel igennem et ledigt hul langs kanten af printet.
• Basis loddes til den flagrende ende af 10 kohm-modstanden.
• Kollektoren loddes til den flagrende ende af D1.
• Printet monteres på plads & sagen er bøf.
