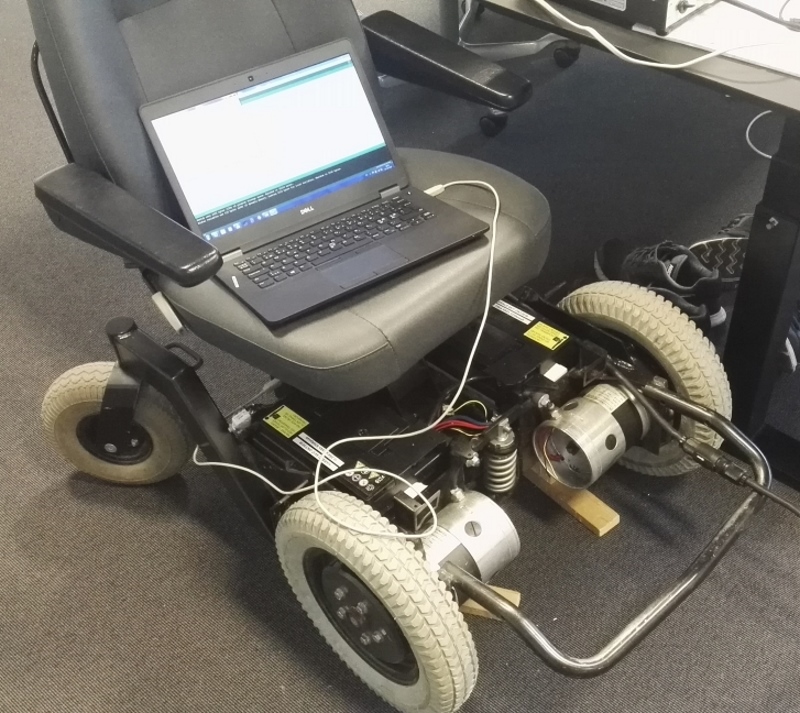

Robot 100kg the jeep, main selector page

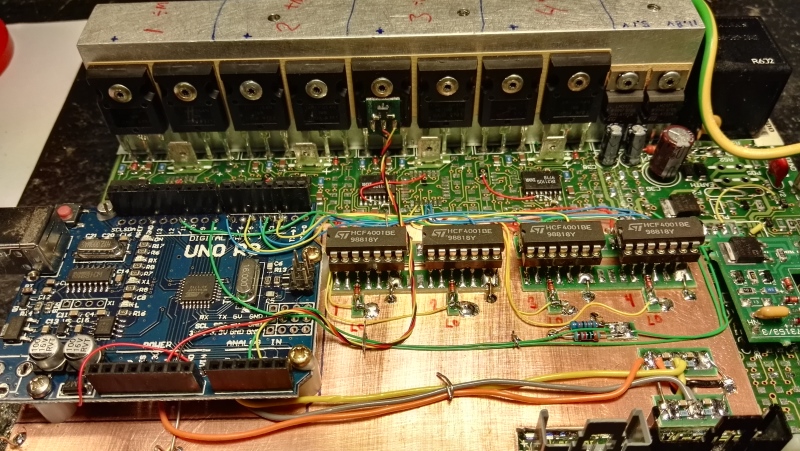

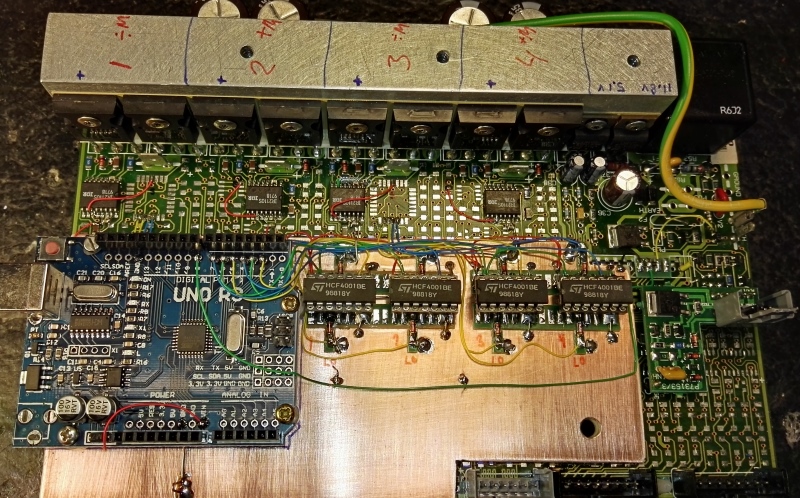

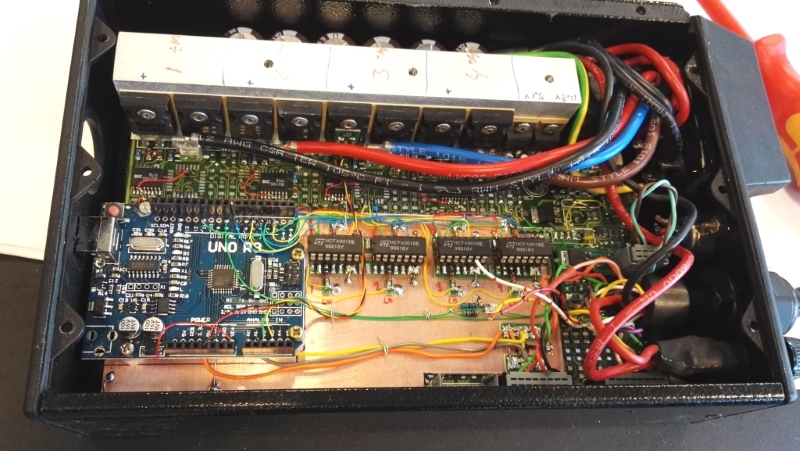

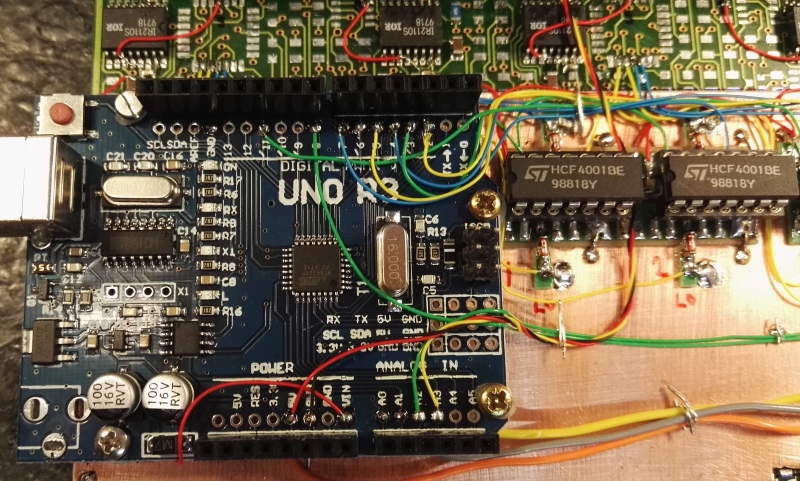

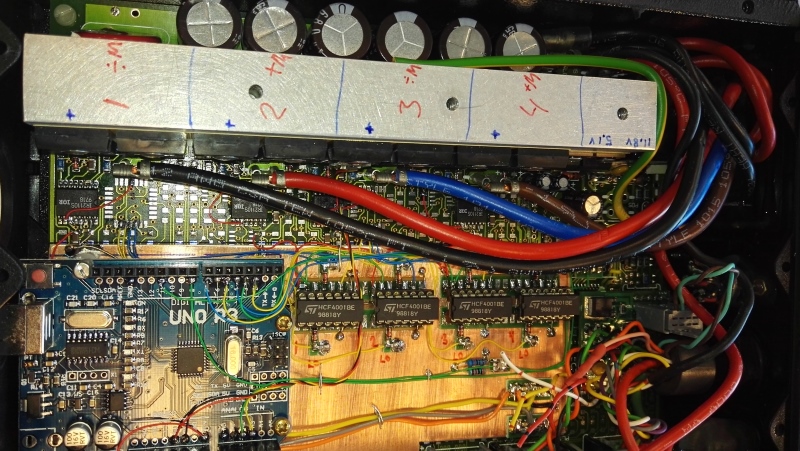

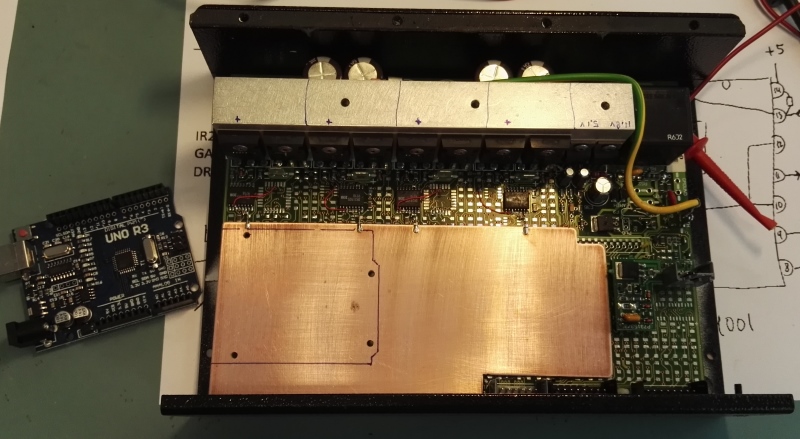

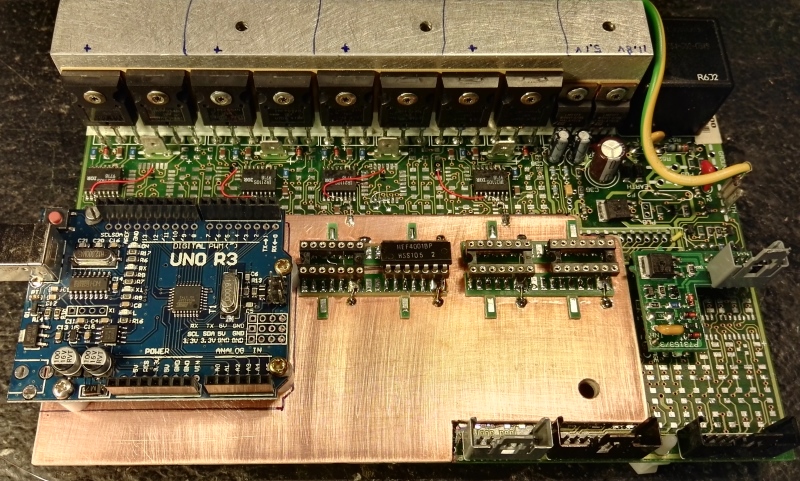

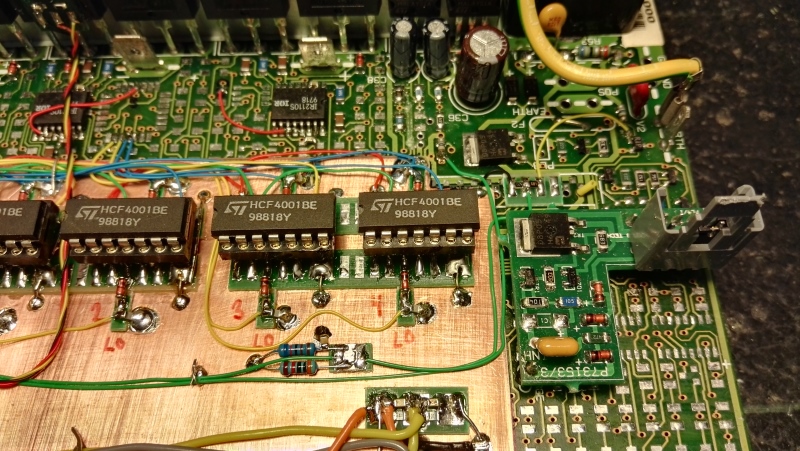

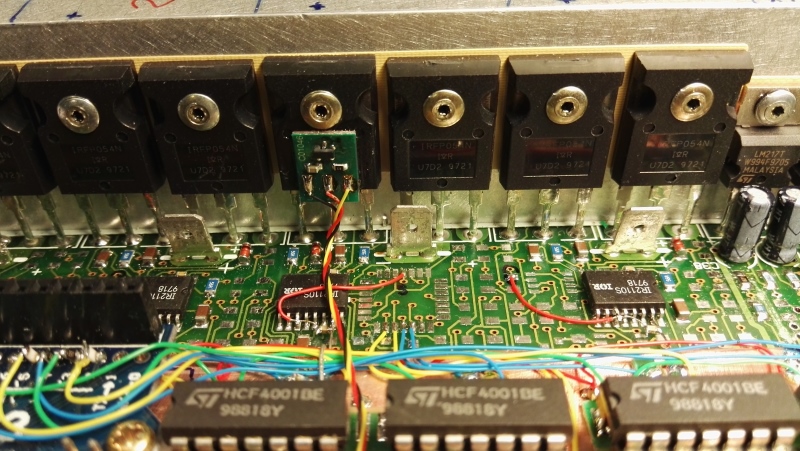

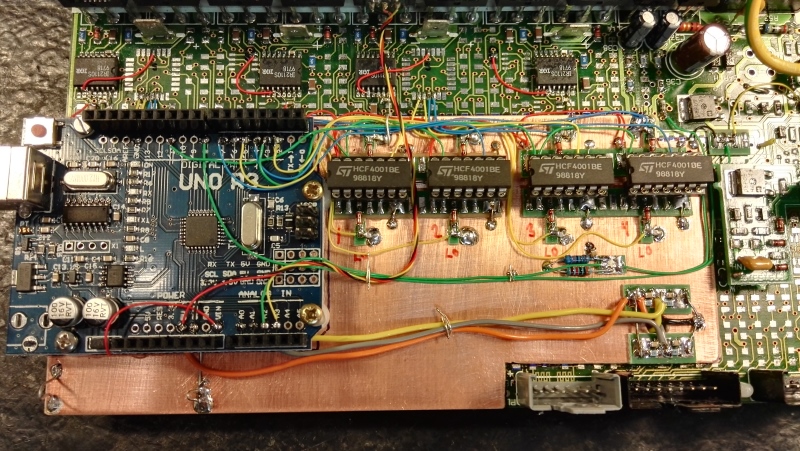

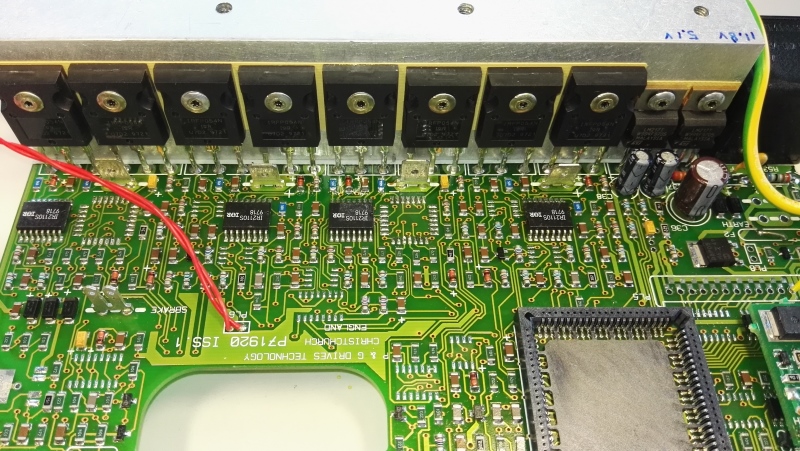

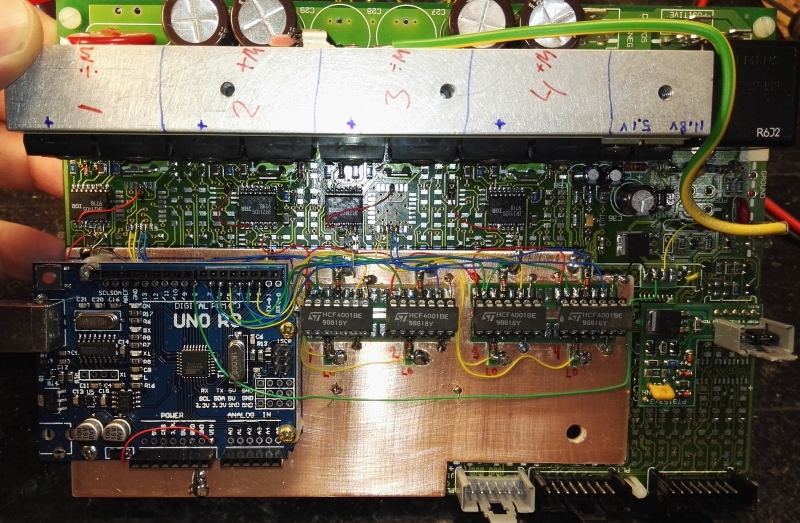

Robot 100kg the jeep, Motor Controller Modifications Arduino Temperature Sensor Analog Pot input Serial Input
CONNECTOR PINOUTS :
DB9 FEMALE, SERIAL INPUT BEIGE COLOR
1 +24V enable motor power drive (floating all is off) from power panel

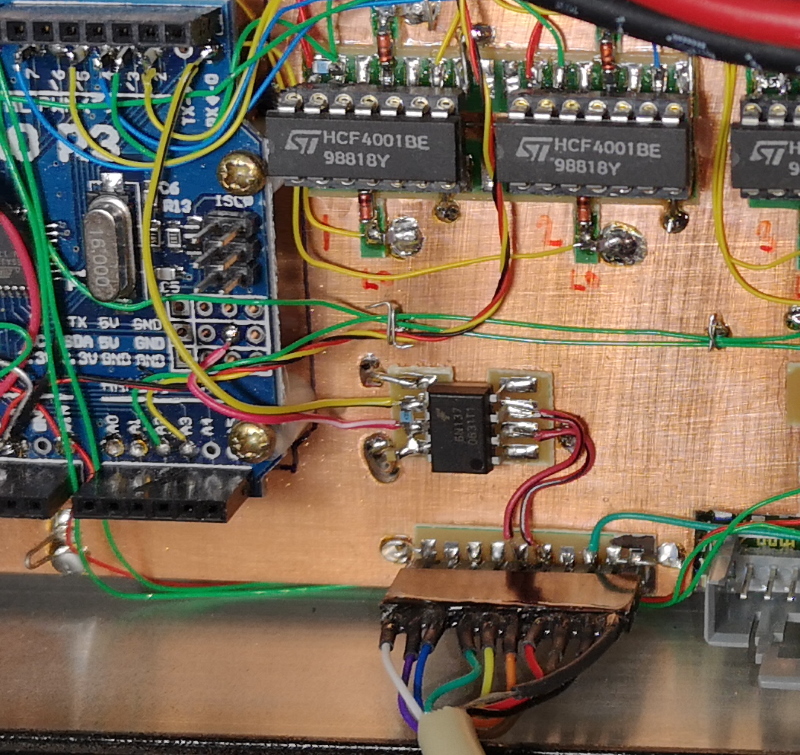

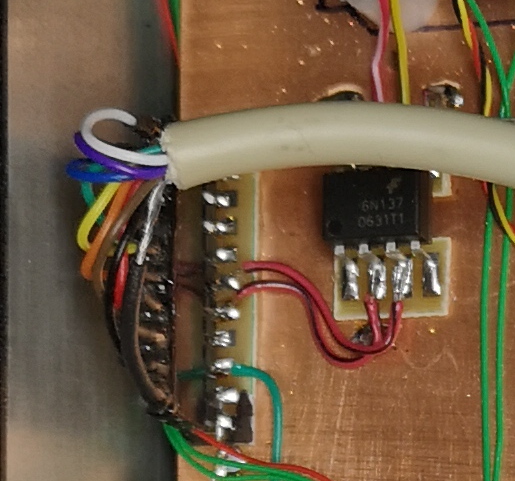

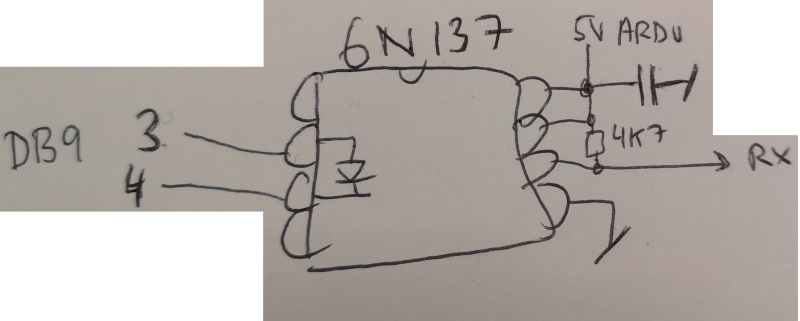

3 serial input 9600 baud optocoupler anode (from PID)
4 serial input 9600 baud optocoupler cathode (from PID)

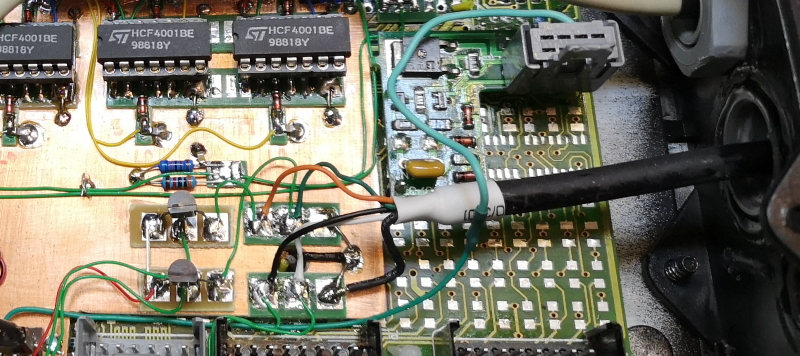

DB9 FEMALE, EMERGENCY STOP, GREEN COLOR
1 Green Signal out, active high 5V
2 Red Signal out, active high 5V
4 Stop button, normally open, push to connect to GND
5 Start button, normally open, push to connect to GND
6 GND
