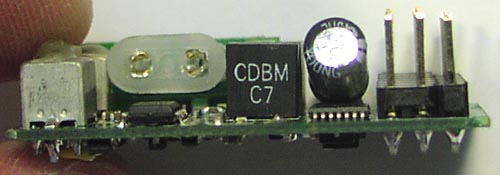

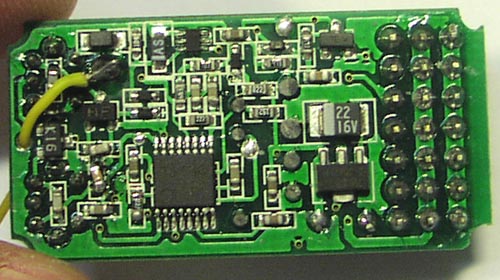

Firma: Dynam, Type: 6ch 35Mhz FM PPM (TILBAGE)
Modtager system: enkelt konverterende (MC31136)
FM dekoder: karamisk resonator
Krystal: HC50 normal, Antenne længde = 101 cm.
IF filtere, 1stk 455kHz 5polet keramisk (målt til 453Khz)
Kanalen lå +2.2kHz med krystallet jeg fik med ((ikke så godt.))
Ant loddet af, og 50 Ohm målesender sat på.
1Khz sinus og 2.5Khz deviation
På modtagersiden findes et målepunkt med demoduleret signal efter modtageren,
så man kan let se hvordan modtageren virker,
målt med scop, når der er tydeligt støj aflæses RF signal styrken.
Center frek med bedst følsomhed -104dBm
ved -70dBm input måles mellemfrek breden = 31kHz med med blokering i 700kHz
bredde
ved -50dBm input måles mellemfrek breden = 40kHz men med blokering i 2000kHz
bredde
DVS ingen AGC samt dårlig håndtering af kraftige signaler !
men ok god følsomhed, hvis ingen andre er i nærheden.
Følsomhede for støj på forsyningsspændingen:
Der indføres støj via serie spole på 400uH og overføringskondensator 100nF,
sinus signal direkte på forsyningsledningen,
RF signalet dæmpes til 90dBm
Demoduleret signal opserveres med som ved følsomhedsmåling.
Støj frekvens med størst følsomhed = 453KHz,
Signal styrken hvor modtageren bliver forstyrret
måles til : ved 248mVpp gav det forstyrrelser på 50%,
dvs ikke for godt til EL flyvere.
24. Jan 2006, Thomas Scherrer
