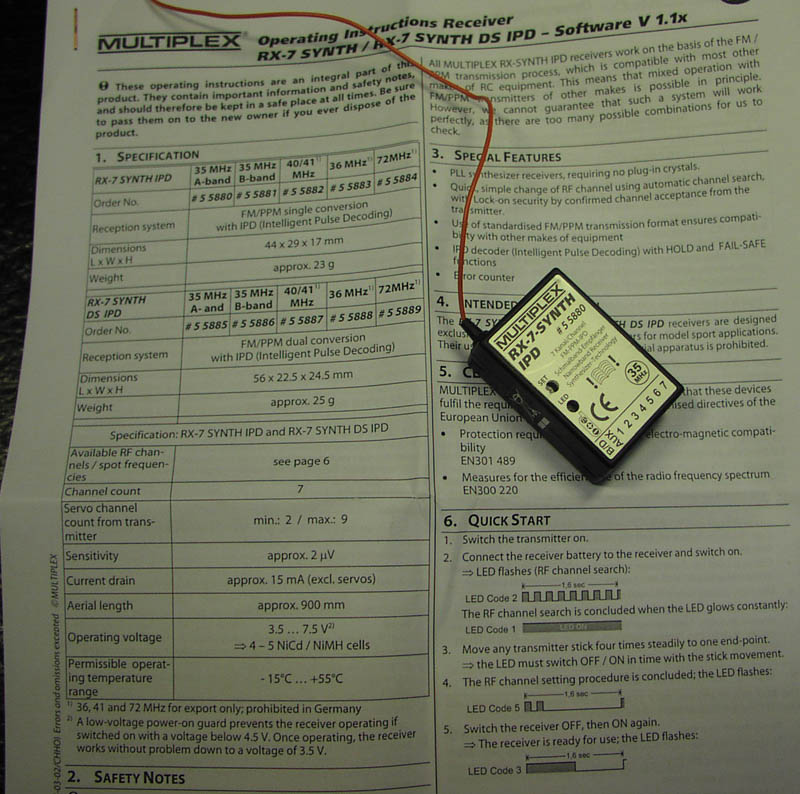

Firma: Multiplex, Type: RX7 SCAN Synthesizer PPM (TILBAGE)

med microprosessor dekoder (TI-MSP430F1232)
Modtager system: Enkelt konverterende (IC=??)
PLL chip: ??, FM dekoder: keramisk resonator
IF filtere, 1stk 455kHz 5polet keramisk (målt til 453Khz)

Ant loddet af, og 50 Ohm målesender sat på. 1Khz sinus og 2.5Khz deviation

På modtagersiden findes et målepunkt med demoduleret signal efter modtageren,
så man kan let se hvordan modtageren virker,
målt med scop, når der er tydeligt støj aflæses RF signal styrken.

Center frek med bedst følsomhed -105dBm

ved -70dBm input måles mellemfrek breden = 4.2kHz
ved -50dBm input måles mellemfrek breden = 4.2kHz

Super god følsomhed, !
Rekord small mellemfrekvens, meget positivt overraskene !

Følsomhede for støj på forsyningsspændingen:
Der indføres støj via serie spole på 400uH og overføringskondensator 100nF,
sinus signal direkte på forsyningsledningen,
RF signalet dæmpes til 90dBm
Demoduleret signal opserveres med som ved følsomhedsmåling.
Støj frekvens med størst følsomhed = 453KHz,
Signal styrken hvor modtageren bliver forstyrret 50%
måles til : ved 160mVpp gav det forstyrrelser på 50%,
Rimeligt resultat.

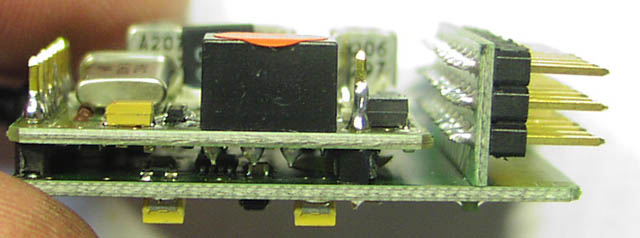

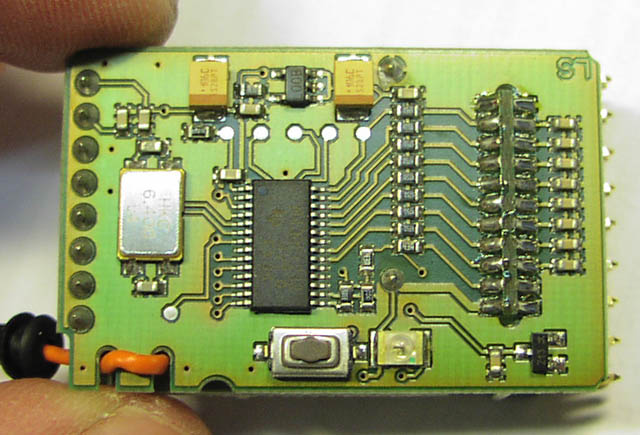

Dette er en af de flotteste modtagere når det kommer til internt layout af printet
samt elektronik mekanisk opbygning internt, jeg er meget vildt med den måde servo signal
støj filtre er lavet på.

25. Nov 2005, Thomas Scherrer
