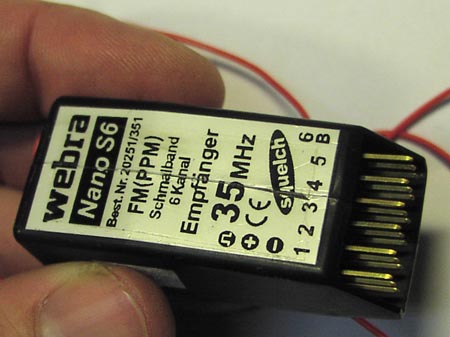

Firma: Webra, Type: Nano S6 6ch (TILBAGE)


med counter dekoder (4017)
Modtager system: enkelt konverterende (MC3371D)
FM dekoder: spole resonator, IF filter, 5polet keramiske filtr.
Krystal: HC49 normal

Kanal 61 krystal
Ant loddet af, og 50 Ohm målesender sat på. 1Khz sinus og 2.5Khz deviation

På indgangen af triggeren LM393 findes demoduleret FM signal,
så man kan let se hvordan modtageren virker,
målt med scop, når der er tydeligt støj aflæses RF signal styrken.

Center frek med bedst følsomhed -88dBm

ved -70dBm input måles mellemfrek breden = 18.6kHz
ved -50dBm input måles mellemfrek breden = 29.2kHz

bred mellemfrek, ringe følsomhed, også testet på metanol flyver, og direkte farlig at bruge.
virker slet ikke på elflyvere med strøm støj.

Nov 2005, Thomas Scherrer
