AP2000 Projekt Digital Front med nyt PIC16 kort.


AP2000 UHF med special HAM programmeret PIC16 CPU
Billeder til alle knapper kan downloades PSD Photoshop format 600 DPI eller PDF Acrobat format

Software version 1.25 (Jan/2005)
Fuld frekvens span 432.000 til 438.000 i 12.5/25 kHz step. UHF mode 5 (Check din synthese er med MC145151)
Fuld frekvens span 144.000 til 146.000 i 12.5/25 kHz step. VHF mode 4
Fuld frekvens span 50.000 til 52.000 i 10 kHz step. VHF mode 3
2 mode 12.5 kHz step op/ned knap, manuel / auto. (hvis op/ned holdes inde skifter frek hurtigt efter ½ sek.)
Tast RX og/eller TX frekvens direkte ind
Gem 10 faste frekvenser på knap 0 - 9, samt HI/LO, pilotonen osv.
På hver af de 10 hukommelsesknapper kan sende- og modtagefrekvens indprogrammeres uafhængigt af hinanden.
Hukommelses scanner
Frekvens scanner der kan scanne imellem indtastet start og stop frekvens.
Mulighed for at gemme 10 faste start og stop frekvenser.
Mulighed for at gemme op til 20 leaveout frekvenser i scanmode.
Skift fra simplex til repeater og omvendt repeater med en knap.
NYT 2MHz repeater spacing i UHF mode NYT
Startfrekvens ved opstart er altid den sidst benyttede frekvens før sluk.
Squelch on/off.
Dynamisk Volume ved bærebølgedetektering uden squelch.
Sidste punktum i displayet lyser når Squelch er åben.
Præcis 1750 Hz PWM tone. i 1 sek. ved tryk på en knap.
Skift HI / LO tx power mens der sendes.
In-curcuit serial programming for opdatering af software, mens kortet er monteret.
Menu med: Display dimmer 9 step. Hi / Lo Tx Power. Frek. Store. Scanner. Pilottoner



Klik på billederne for stort billede.
Her er printet jeg har lavet, OZ1CD har lavet programmet.

Der er nu mulighed for at skaffe disse print kort igen
med eller uden løse komponenter, kontakt OZ7IS Ivan oz7is (snabelA) qrz dot dk

Monteringsvejledning af PIC kortet i en AP2000 UHF Alt er beskrevet, lige til at gå til med billeder.
Monteringsvejledning af PIC kortet i en AP2000 VHF Ny opdateret vejledning, lige til at gå i gang med.
Brugsanvisning af PIC kortet i en AP2000 Hvad kan den og hvordan gør man det?
Programerings / opdaterings instruktioner

home5.inet.tele.dk/knr/ap2digi/cpuprint/cpuprint.html
home5.inet.tele.dk/knr/ap2digi/ap2digi.html


Technical Data AP 2000 Series UHF
Technical Data AP 2000 Series 2m
Technical Data AP 2000 Series 4m
AP 2000 typenumre
Prislisten fra ca. 1980 over alle moduler og typer
AP2000 Reklame sider fra ca. 1980

AP 2000 VHF PLL CODES 144.000 - 147.175 with 40.55Mhz ref Xtal For 2m ham radio.
AP 2000 VHF PLL CODES 159.000 - 162.175 with 44.30Mhz ref Xtal For politiets biler mm.
AP 2000 VHF PLL CODES 167.000 - 170.175 with 46.30Mhz ref Xtal For politi hovedstatiomer mm.
AP 2000 UHF OVERLIGGENDE/UNDERLIGGENDE VCO Hvad sker hvis X1 er 17.01666 eller 18.8 ?
AP 2000 Mainboard 41 pins front connector Benforbindelser med forklaringer.
AP 2000 Mainboard 26 pins rear connector Benforbindelser med forklaringer.
AP 2000 VHF uden bagplade PSU modulet Sådan får du den til at virke UDEN dette modul
AP 2000 VHF 2m inside pictures with module names.

AP 2000 VHF 4m inside the modules. Ny side - under konstruktion.
AP 2000 VHF 2m inside the modules. Mange billeder, læs om hvordan den justeres.
AP 2000 UHF 70cm inside the modules. Mange billeder og nyttige optrimningstricks.
AP 2000 Begge modeller, inside the modules. Om de moduler der bruges i alle modeller.

AP 2000 UHF Technical description read all about how it works (English page)
AP 2000 UHF Tuning instructions get the most out of your AP (English page)
AP 2000 VHF 99 Channels front med EPROM Hvordan denne front kan laves om til at køre repeater og omvendt rep
AP 2000 C79 Audio board fix Hvordan man fjerner SUB toner på modtagne signaler
Alle AP2000 Fronte Hvis du har en AP 2000 jeg ikke har et billede af, så kontakt mig !
Dual VCO Politi Scanner Her er mit sidste nye AP2000 projekt !!
SquelchKlick Sådan fjernes Squelch klick problemet (Tak til OZ9MO)


AP2000 VHF 6m 50-52MHz Diagrammer:

B17C synthese 10KHz step med 400KHz xtal

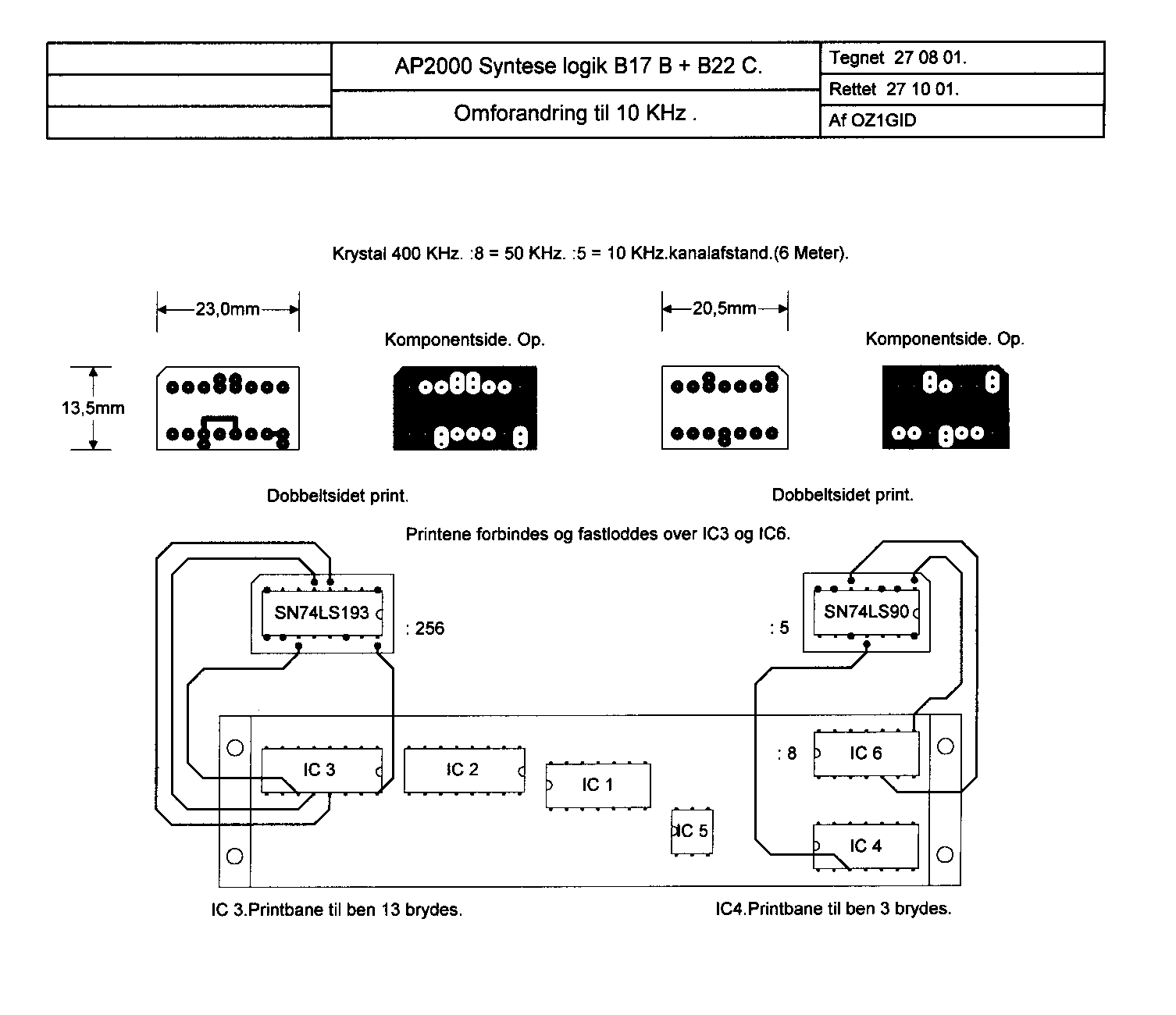

B17 / B22 synthese med 10Khz step med 400KHz xtal, printudlæg og mont. beskrivelse af OZ1GID
B17 / B22 synthese med 12.5Khz step med 400KHz xtal, printudlæg og mont. beskrivelse af OZ1GID
B17 / B22 synthese med 12.5Khz step med 400KHz xtal, komplet diagram af OZ1GID
Synthese frekvenser forklaring hvad blandes med hvad og hvordan !
B26C1 VCO 6m

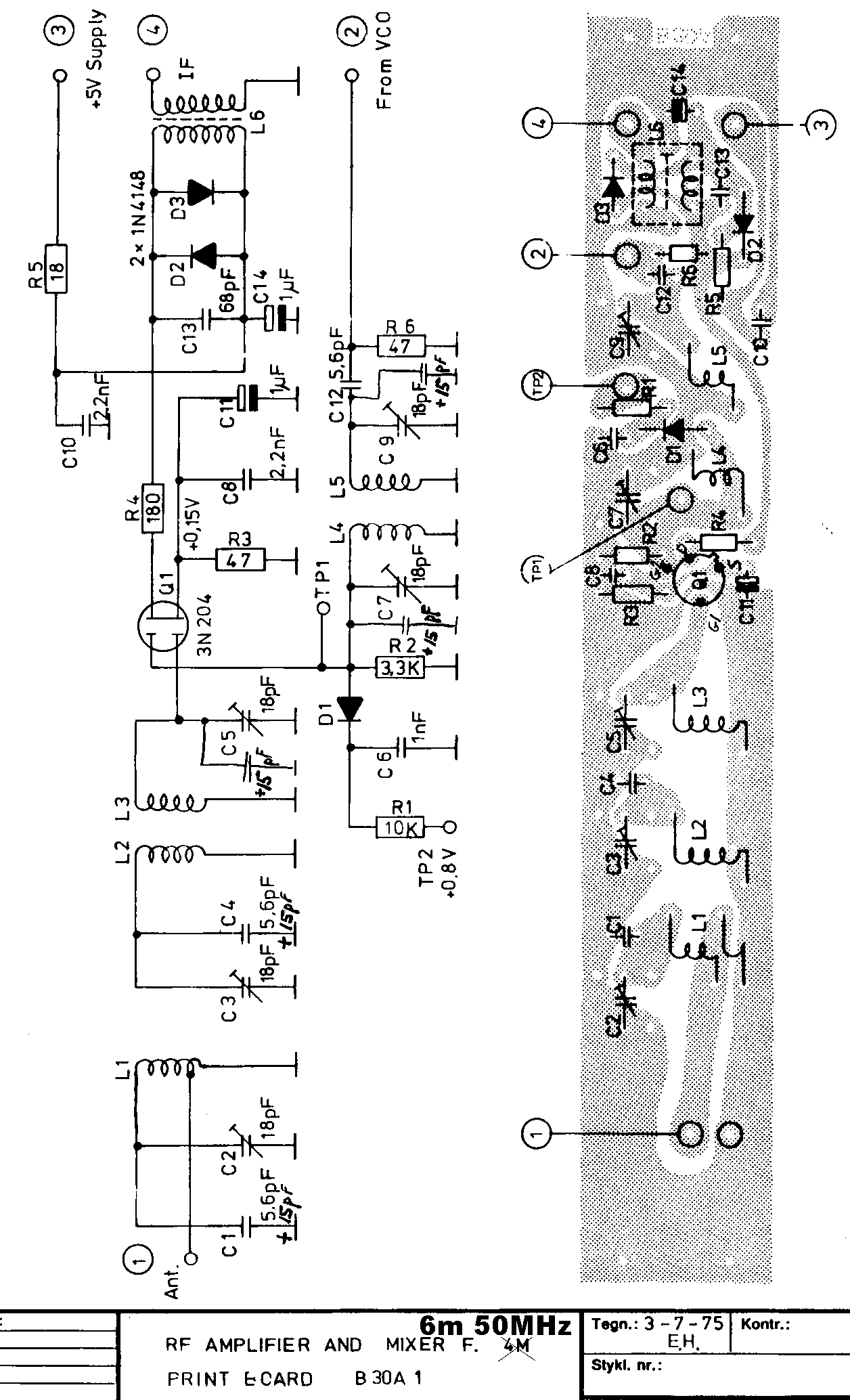

B30A1 RF amplifier og mixer 6m
C15A1 TX mixer 6m
B29C Intern PA 6W 6m

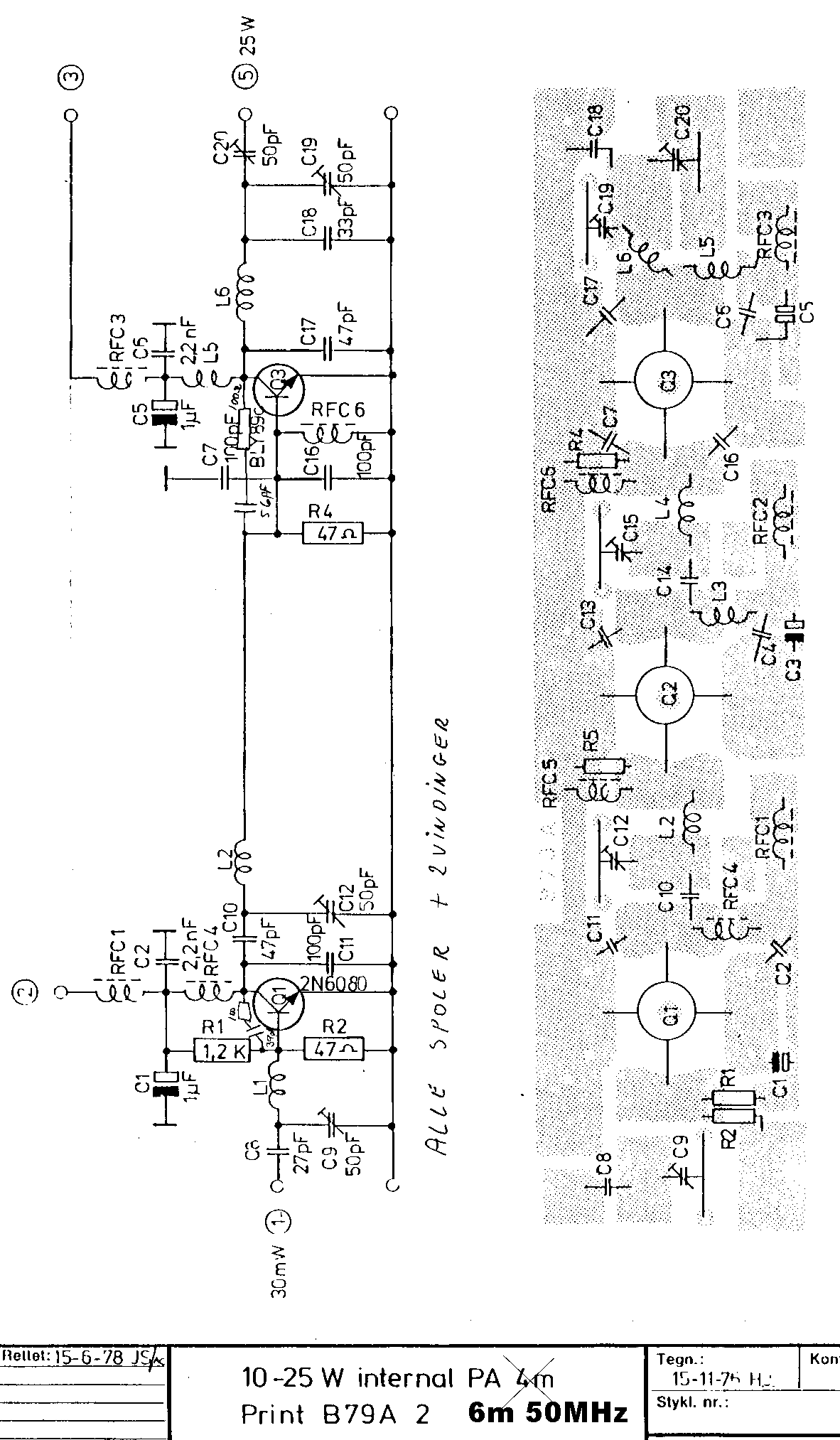

B79A intern PA 25W 6m
Antenne Filter 6m
Denne ombygning til amatør 6m båndet, er meget mere omfattende end 2m og 70cm.


AP2000 VHF 4m 68-88MHz Diagrammer:

B25A1 Synth Mixer and TX osc 4m
Aerial Filter For 4m

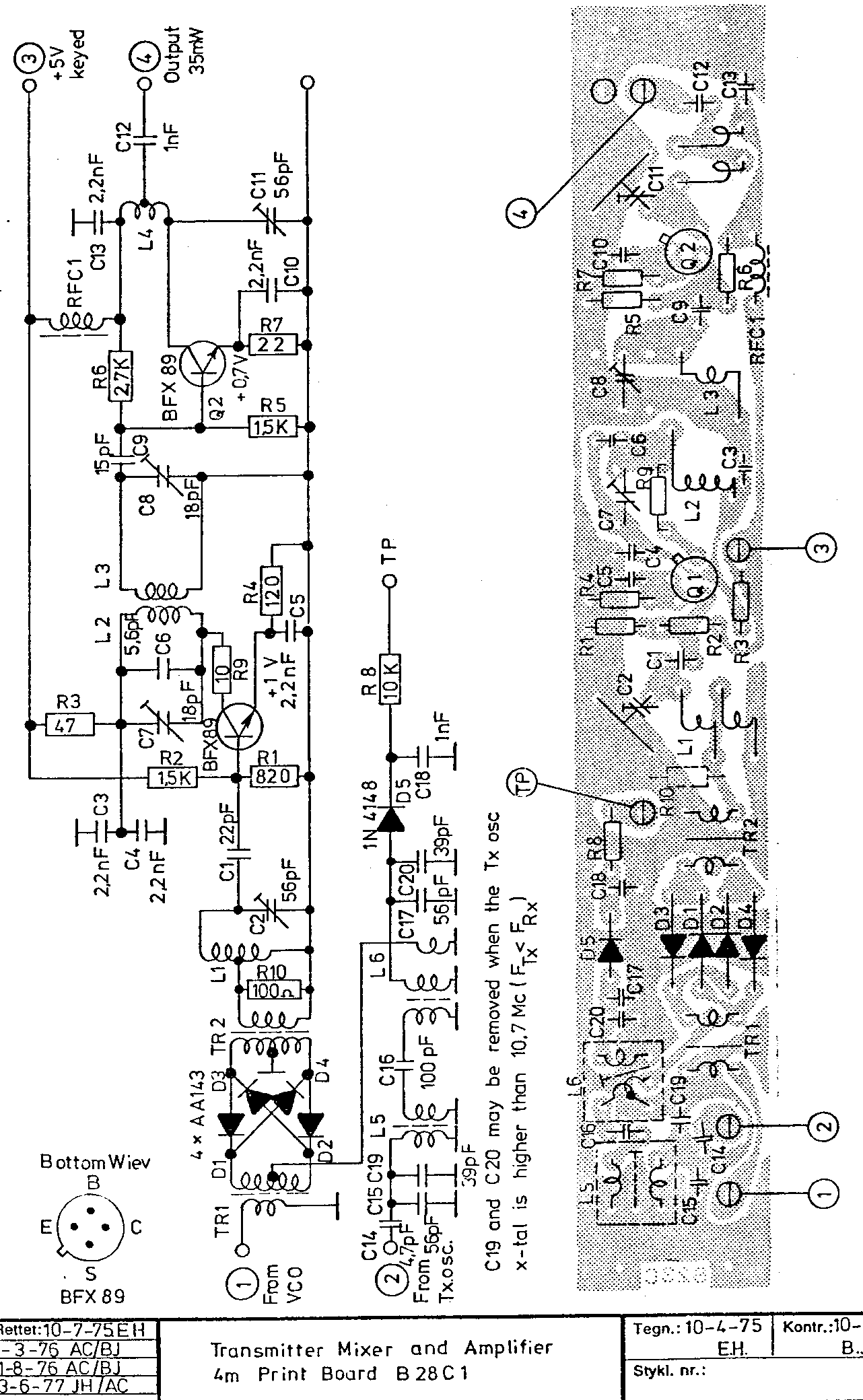

B28C1 Transmitter Mixer and Amplifier 4m
B79A2 25W internal PA 4m
B30A1 RF amplifier and Mixer 4m
B39A2 aerial switch internal PA 4m


AP2000 VHF 2m 144-146MHz Diagrammer:

Blocked Schematic VHF
Synthese frekvenser forklaring 12.5KHz kanal hvad blandes med hvad og hvordan !
Synthese frekvenser forklaring 25KHz kanal hvad blandes med hvad og hvordan !
B17 / B22 synthese med 12.5Khz step med 400KHz xtal, printudlæg og mont. beskrivelse af OZ1GID

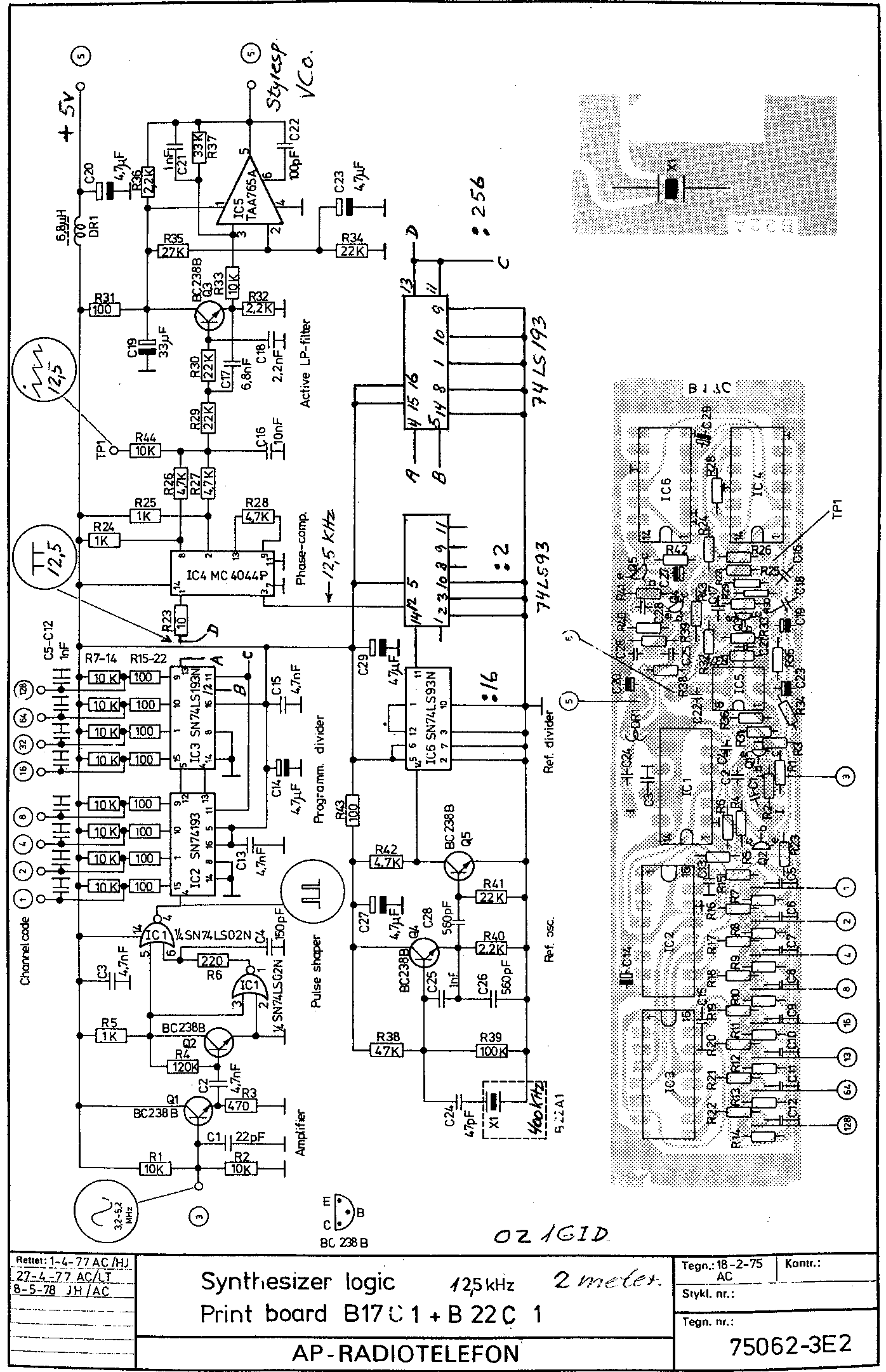

B17 / B22 synthese med 12.5Khz step med 400KHz xtal, komplet diagram af OZ1GID
Interior View Alle moduler og testpunkter
B02A1 PA 25W Extern version, 6W in 25W out
B79A1 PA 25W Intern version, 150mW in 10-25W out
B06A1 PA 6W Intern version, 150mW in 6W out
B24B3 Aerial Switch 12V for external PA

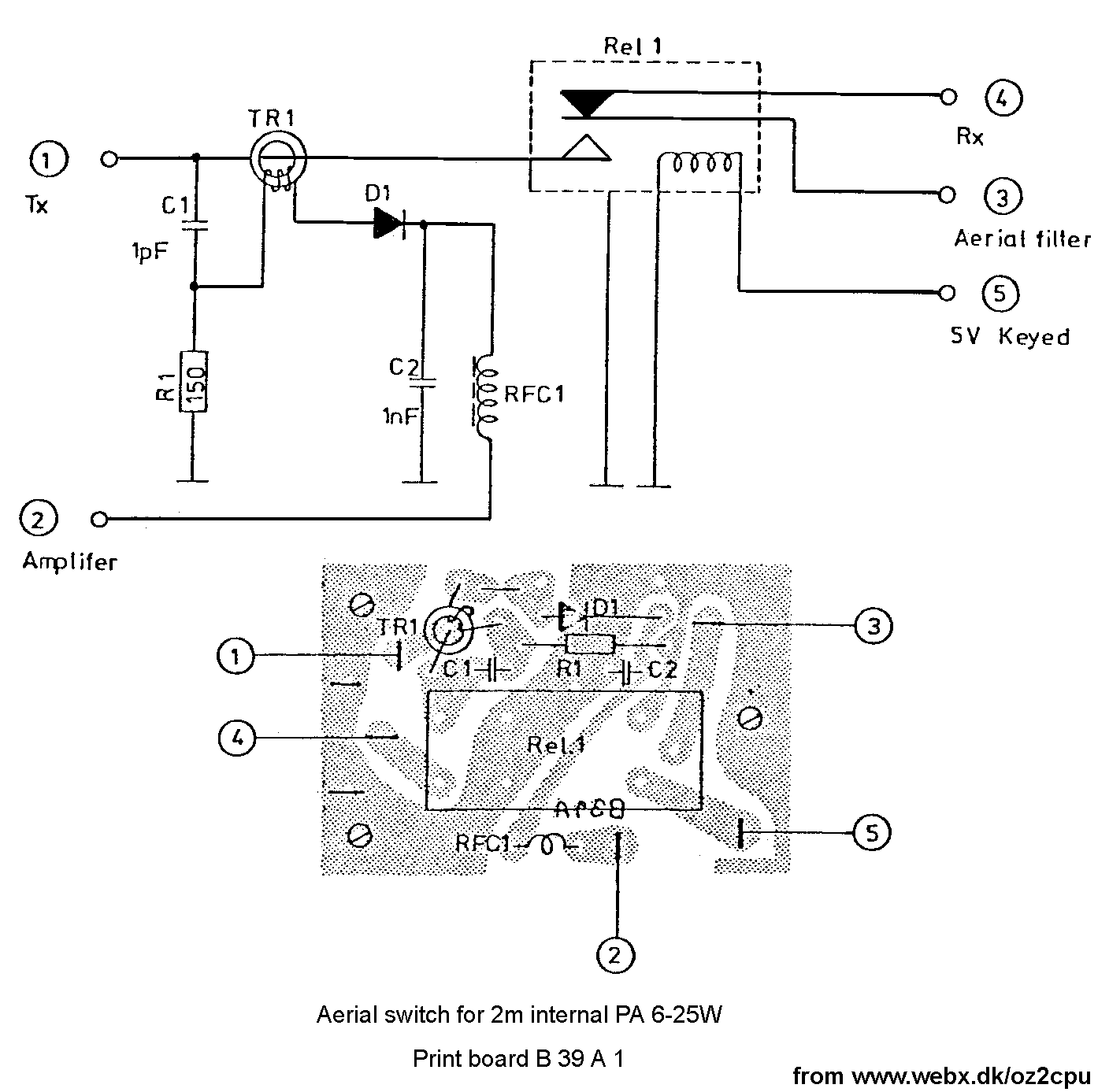

B39A1 Aerial Switch 5V for internal PA
Aerial Filter 2meter
B08B1 RF amplifier and mixer
B07B1 Transmitter Mixer and Amplifier
B19A Voltage Controlled Oscillator
B11B1 Synthesizer Mixer And TX osc


AP2000 UHF 70cm 432-438MHz Diagrammer:

Blocked Schematic UHF
Synthese frekvenser forklaring MC145151 hvad blandes med hvad og hvordan. UnderL. VCO
Synthese frekvenser forklaring MC145151 hvad blandes med hvad og hvordan. OverL. VCO
C92A1 PLL Synthesizer and TX-VCXO
C92A1 PLL Synthesizer and TX-VCXO Component names and values
B59E External PA kan give op til 40W !
B58C1 Aerial Switch
B45A1 10W Internal PA
Aerial filter for UHF
B56C1 Synthesizer Mixer And TX osc

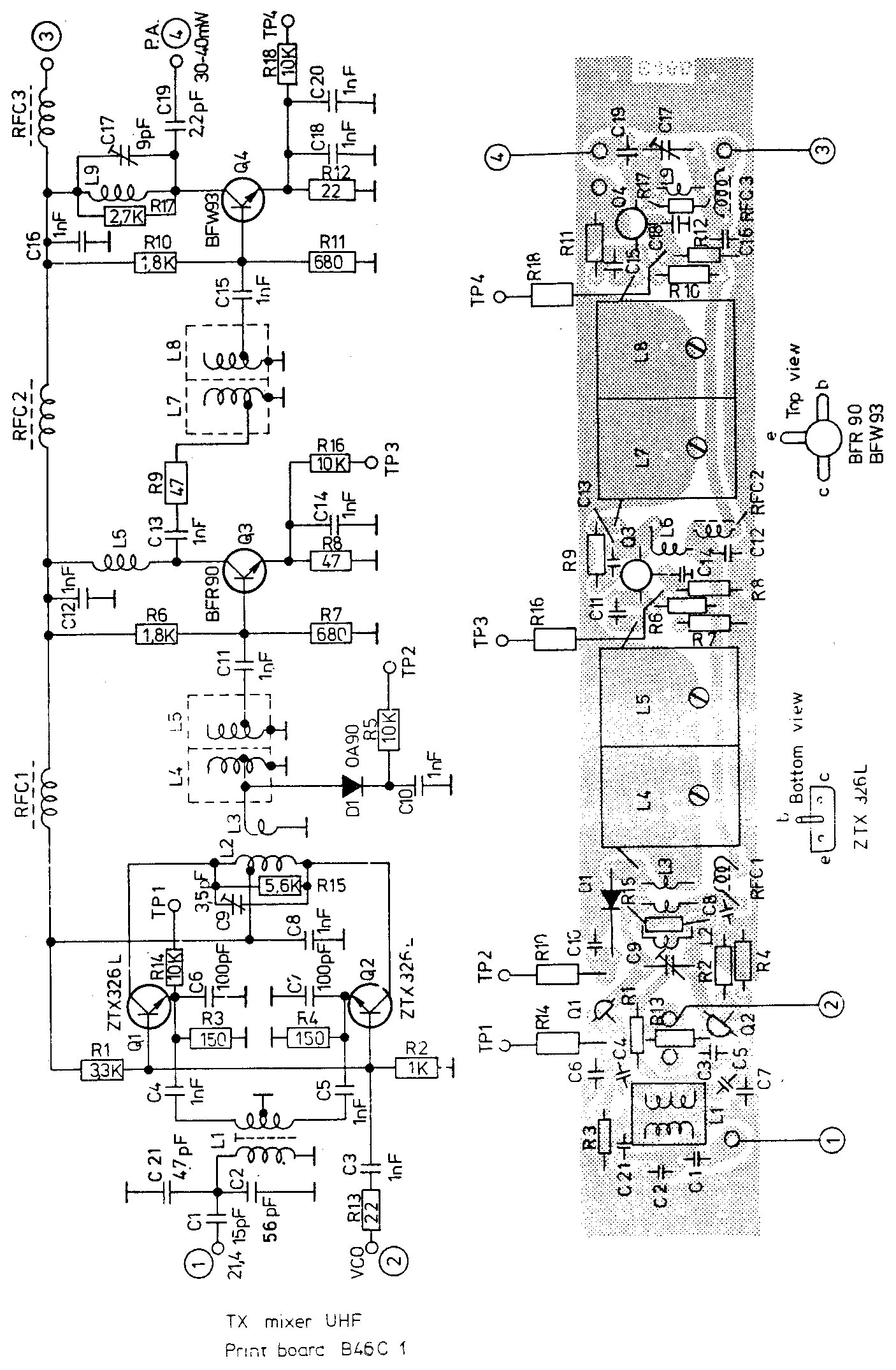

B46C1 TX mixer
C86A1 TX mixer
B48A1 RF amplifier And Mixer 1 input transistor type (700nV følsomhed)
C85A1 RF amplifier And Mixer 2 input transistor type (400nV følsomhed)
C84B1 VCO UHF type med spolen rullet op

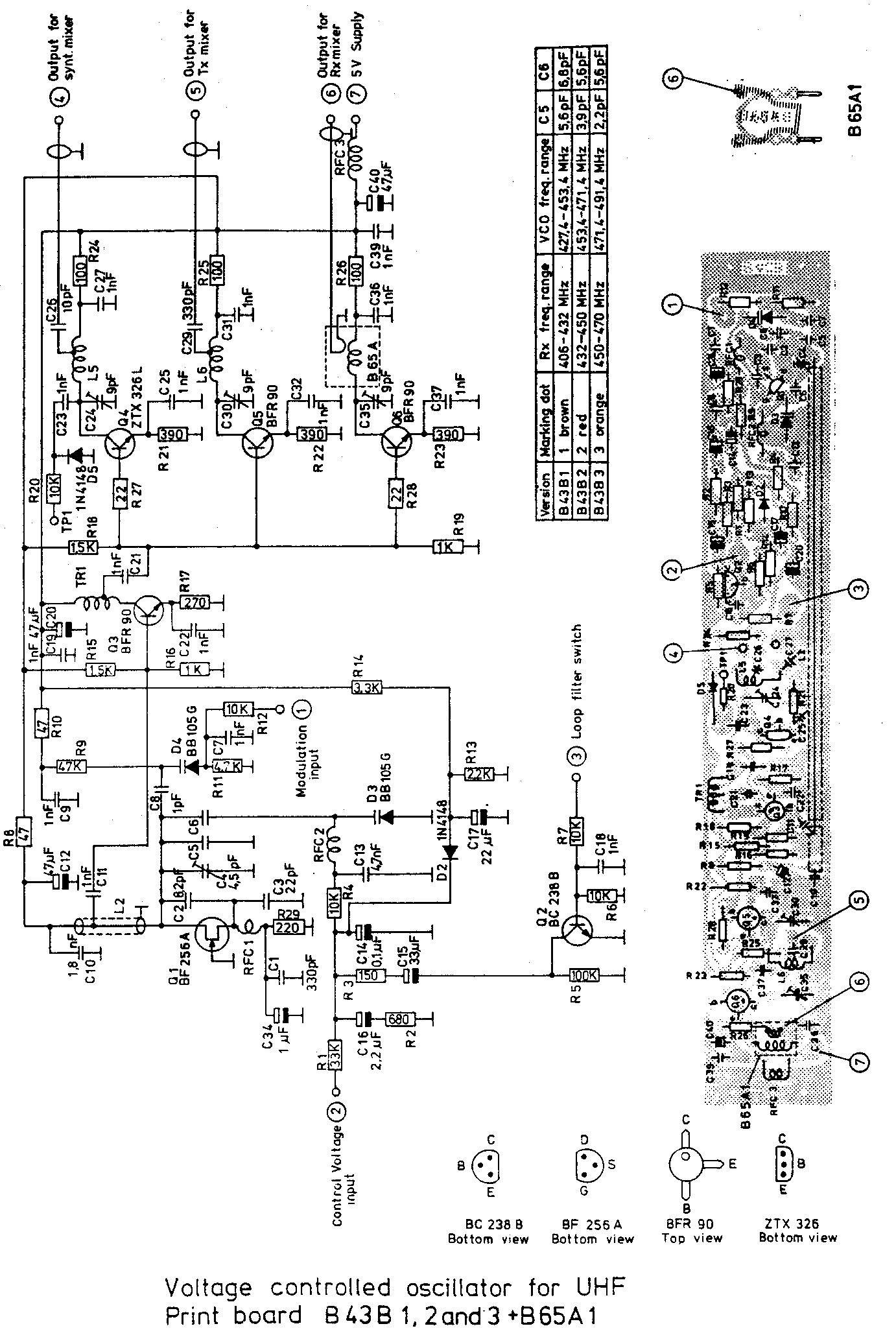

B43B1 VCO UHF type med lige spole
C93A Motherboard UHF 6-10W internal PA SIMPLEX
C93A Motherboard UHF 6-10W internal PA DUPLEX eller EXTERN PA

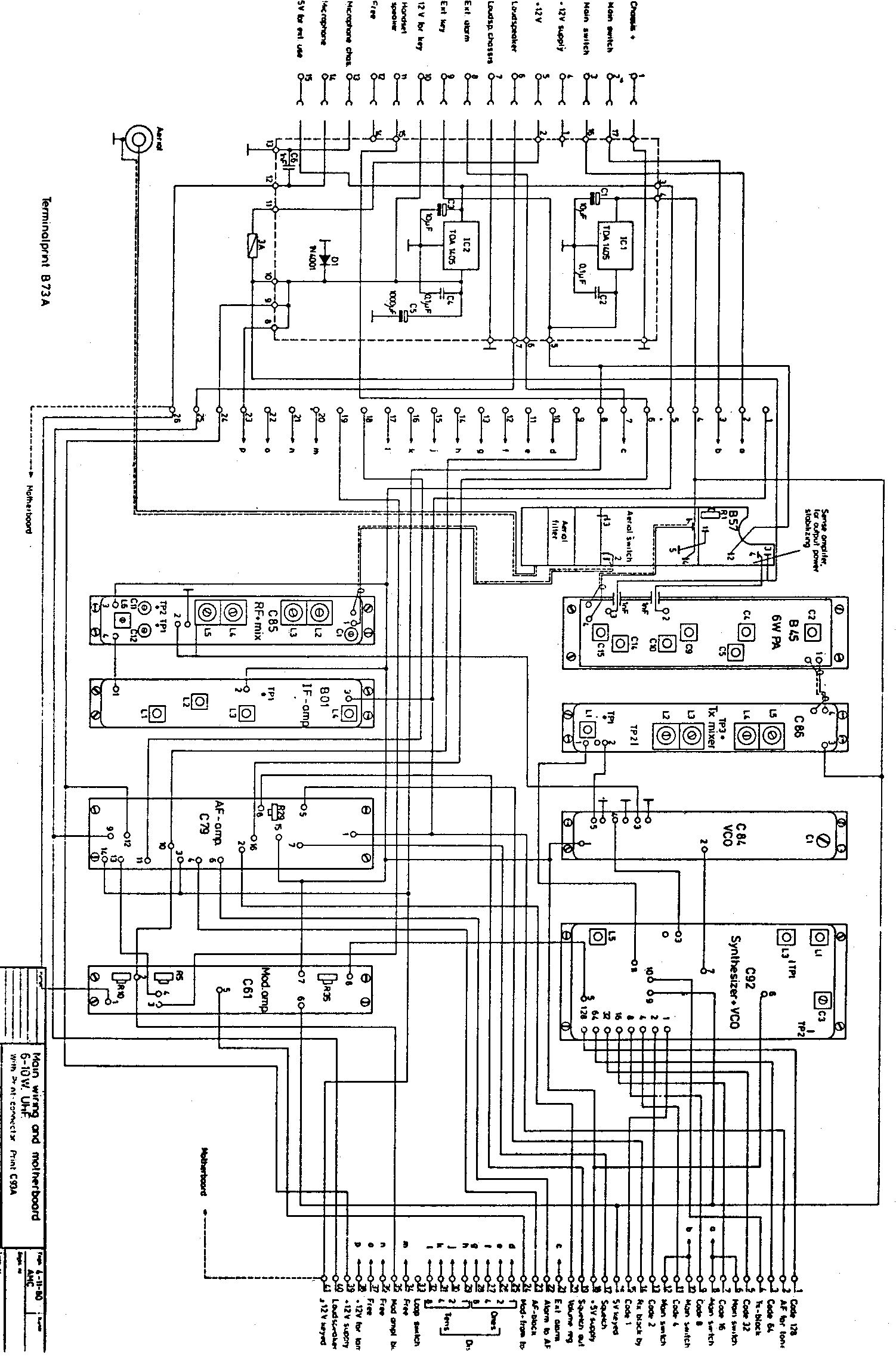

C93A Motherboard UHF 6-10W internal PA SIMPLEX med Terminalprint B73A


AP2000 Diagrammer til alle versioner:

B09D1 AF, Squelch and Key circuit gammel version
C79B1 AF, Squelch and Key circuit ny version
C79D1 AF, Squelch and Key circuit ny version, god scanning
B01B1 IF 21.4MHz and Detector Normal version
B01C1 & B01C3 IF 21.4MHz and Detector Normal version
B01C2 IF 21.4MHz and Detector 12.5 KHz band width
IF 21.4MHz and detector with S-meter Special version
B10C1 Modulations Amplifier gammel type

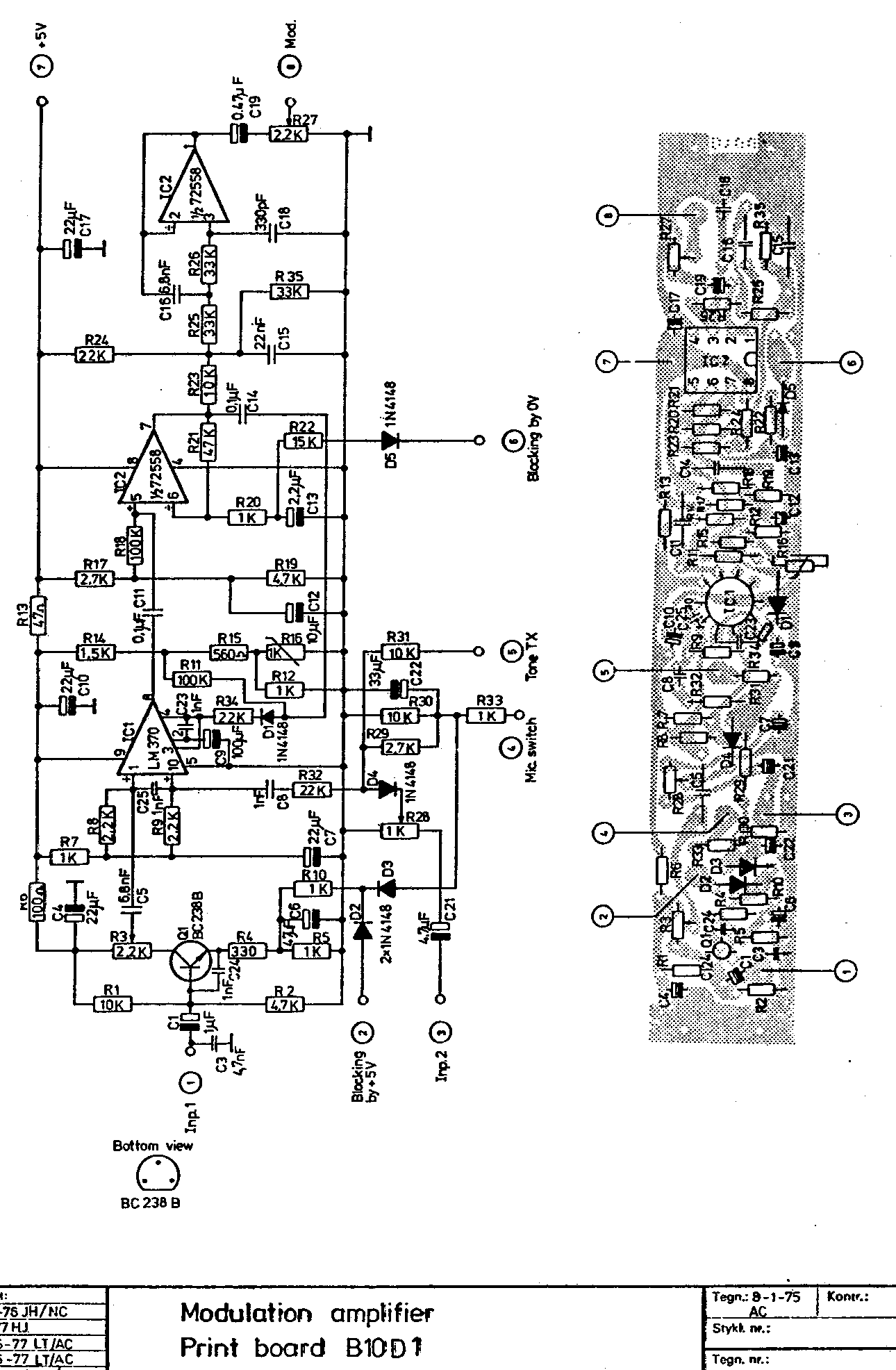

B10D1 Modulations Amplifier gammel type
C61C1 Modulations Amplifier ny type
C61D1 Modulations Amplifier ny type, med scop billeder til fejlfinding

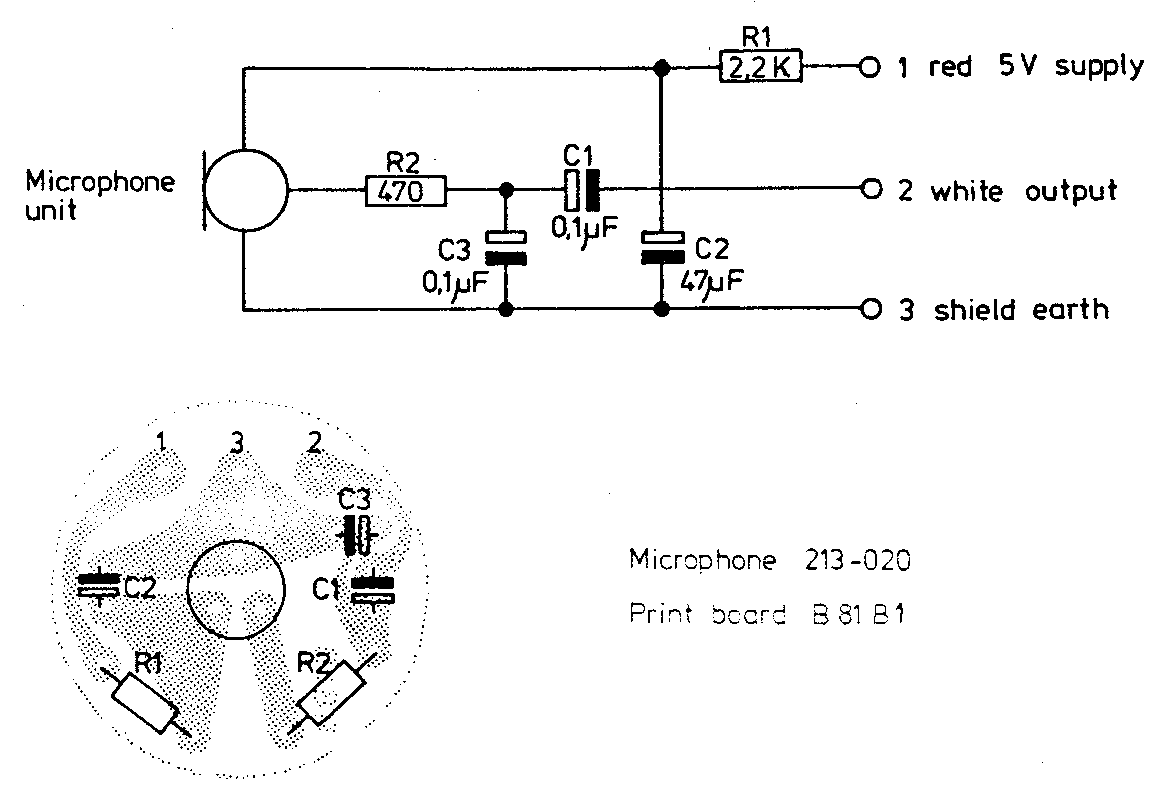

B81B1 Microphone Condenser type
D41A Microprocessor Display and Keyboard, 8 Displays + 4 Led Diagram
D41A Microprocessor Display and Keyboard, 8 Displays + 4 Led Print
D23B Microprocessor Display and Keyboard
D24E Microprocessor Expanderboard with Code plug
D25A Microprocessor MAIN CPU board
D25B1 Microprocessor MAIN CPU board
D26B Microprocessor Tone board

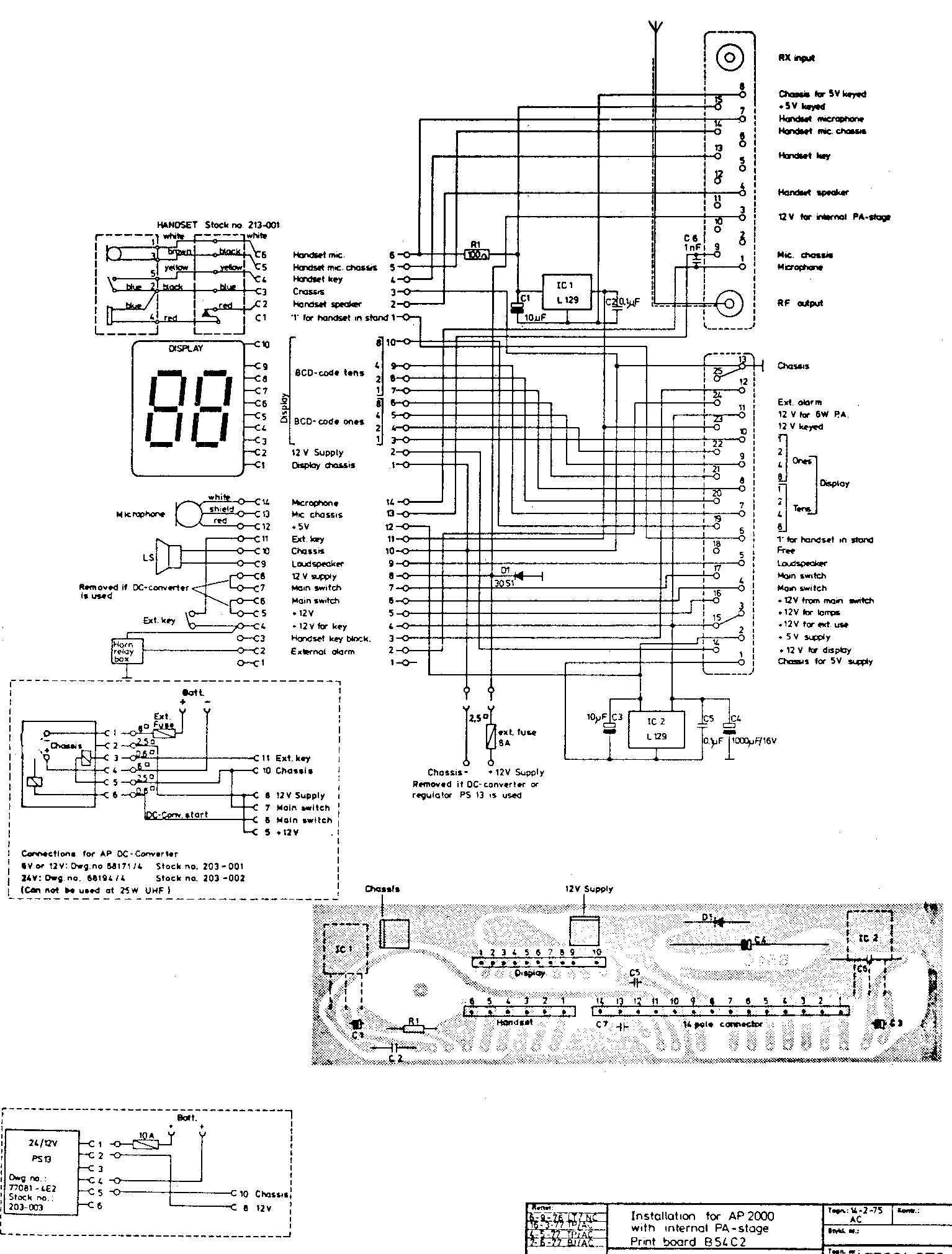

B54C2 Powersupply bagplade Intern PA
B14B1 Powersupply bagplade Extern PA SIMPLEX
B20E Front 04 (1Kanal)

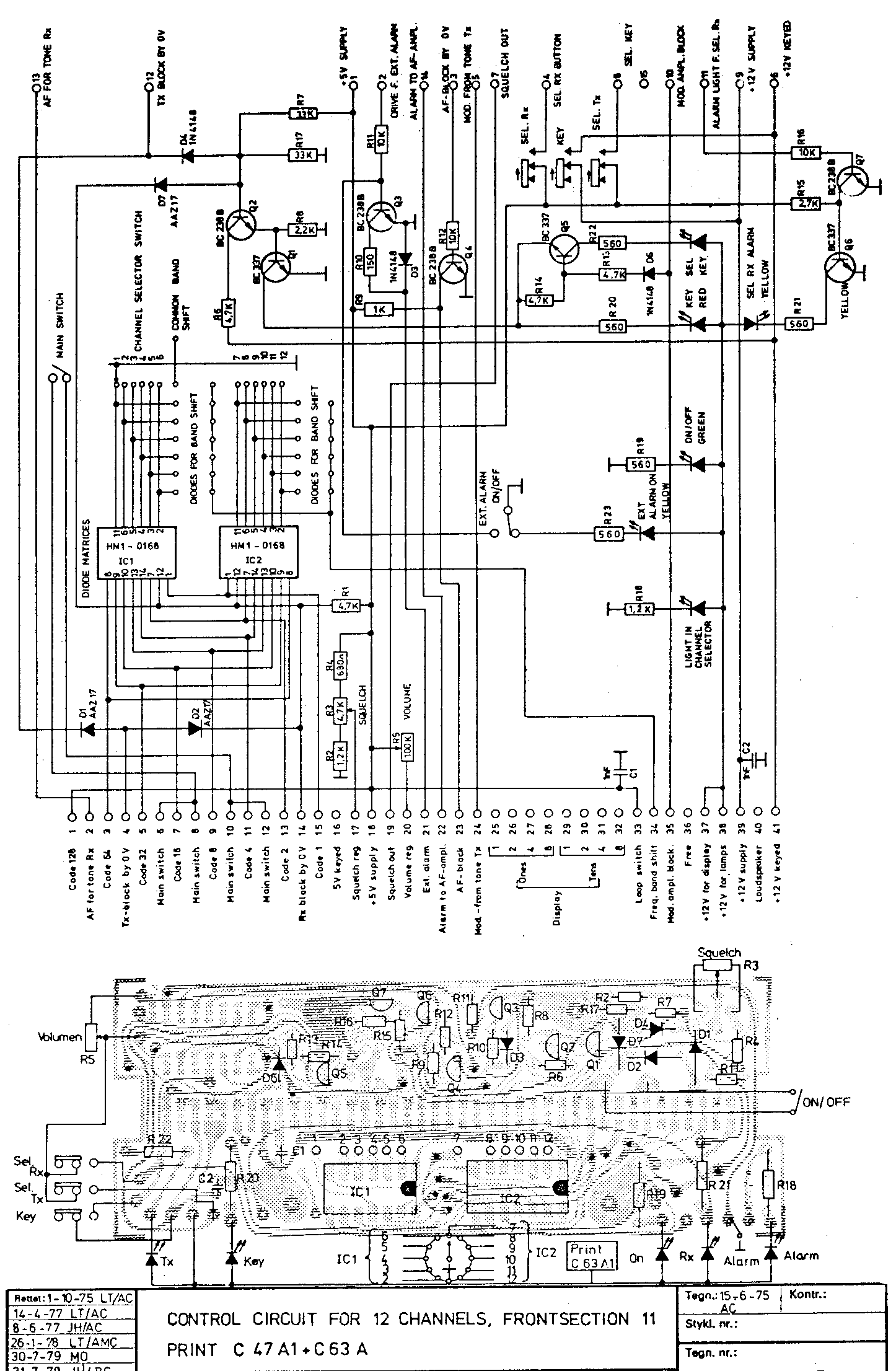

C47A1 og C63A Front 11 (12Kanal)
B57B1 Sence Amplifier for Internal PA
B57B2 Sence Amplifier for Internal PA
B57A2 Sence Amplifier for External PA
B80A1 Thermal Protection of 25W internal PA
B17B1 & B22A1 PLL Synthesizer Logic for 6m 4m 2m (få 70cm)
B17C1 & B22B1 PLL Synthesizer Logic for 6m 4m 2m (få 70cm)
B61B1, 1-tone transmitter with timing circuit. kan lave 1750 HZ

Alle diagrammer er i 200 DPI Bitmapped GIF, brug Photoshop eller lign. til at printe dem ud med.


WANTED !! Diagrammer som vi mangler:

D25B, CPU kort, den med 28bens EPROM sokkel, i bedre kvalitet end det vi har online..
D24G, CPU front expander, G version.
Hvis du har et eller andet diagram som jeg ikke har online, er jeg klart interesseret.
